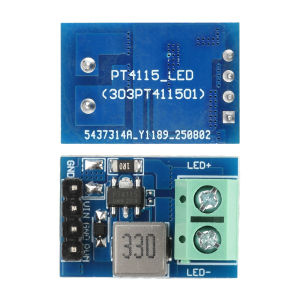

PT4115ไดรเวอร์เอาท์พุทไดรเวอร์กระแสคงที่ DC 12V PWM

diymore. คุณสมบัติ. 1. โมดูลน PT4115รวมการออกแบบวงจรสวิทช์ไฟภายในและลดความซับซ้อน. 2. ใช้เทคโนโลยีการสุ่มตัวอย่างในปัจจุบันระดับสูงเพื่อตั้งค่ากระแสไฟฟ้าเฉลี่ย LED อย่างแม่นยำเพื่อให้มั่นใจว่าการเอาท์พุตกระแสคงที่มีเสถียรภาพ. 3. รองรับการหรี่แสงแบบแอนะล็อกและการหรี่แสง PWM แบบกว้างผ่านปุ่มสลัวให้โซลูชันการหรี่แสงที่ยืดหยุ่น. 4. เข้าสู่โหมดกระแสไฟที่แผงตั้งแบบต่ำเป็นพิเศษโดยอัตโนมัติเมื่อแรงดันของขาสลัวลดลงต่ำกว่า0.3V. 5. กระแสไฟขาออกสามารถคำนวณได้อย่างแม่นยำผ่านสูตร: I 0.1/RCS. พารามิเตอร์. แหล่งจ่ายไฟ: DC 12V. โหมดเอ้าท์พุต: เอาท์พุตกระแสคงที่. ขอบเขตการใช้งาน: แถบ LED และโมดูลที่คล้ายกัน. วิธีการทดสอบ: 1. นี่คือบอร์ดกระแสคงที่แบบบั๊กที่มีช่วงอินพุต5-32V. แรงดันไฟฟ้าขาเข้าต้องสูงกว่าแรงดันไฟฟ้าที่กำหนดไว้อย่างน้อย1V, มิฉะนั้นกระแสไฟจะไม่ถึงค่าที่ตั้งไว้ ตัวอย่างเช่นไฟ LED 6V สองสายต้องใช้อินพุต7V อย่างน้อยอินพุตเพื่อ illuminate-5V อินพุตจะไม่เปิดใช้งาน. 2. นี่คือบอร์ดกระแสคงที่ไม่ใช่เครื่องควบคุมแรงดันไฟฟ้า มันควบคุมเฉพาะกระแส, แรงดันไฟฟ้าจะปรับแรงดันไฟฟ้าที่ต้องการของ LED โดยอัตโนมัต
